Ce guide détaille les dimensions, pré-requis de câblage et spécificités d'installation pour chaque modèle de borne de commande Innovorder : Borne 22" et Borne 27", en version murale ou sur pied.
📋 Pré-requis communs à toutes les bornes
- 1 prise réseau RJ45 ou 1 câble réseau RJ45
- 1 prise électrique 220V
- WiFi fortement déconseillé — privilégiez le filaire pour la stabilité

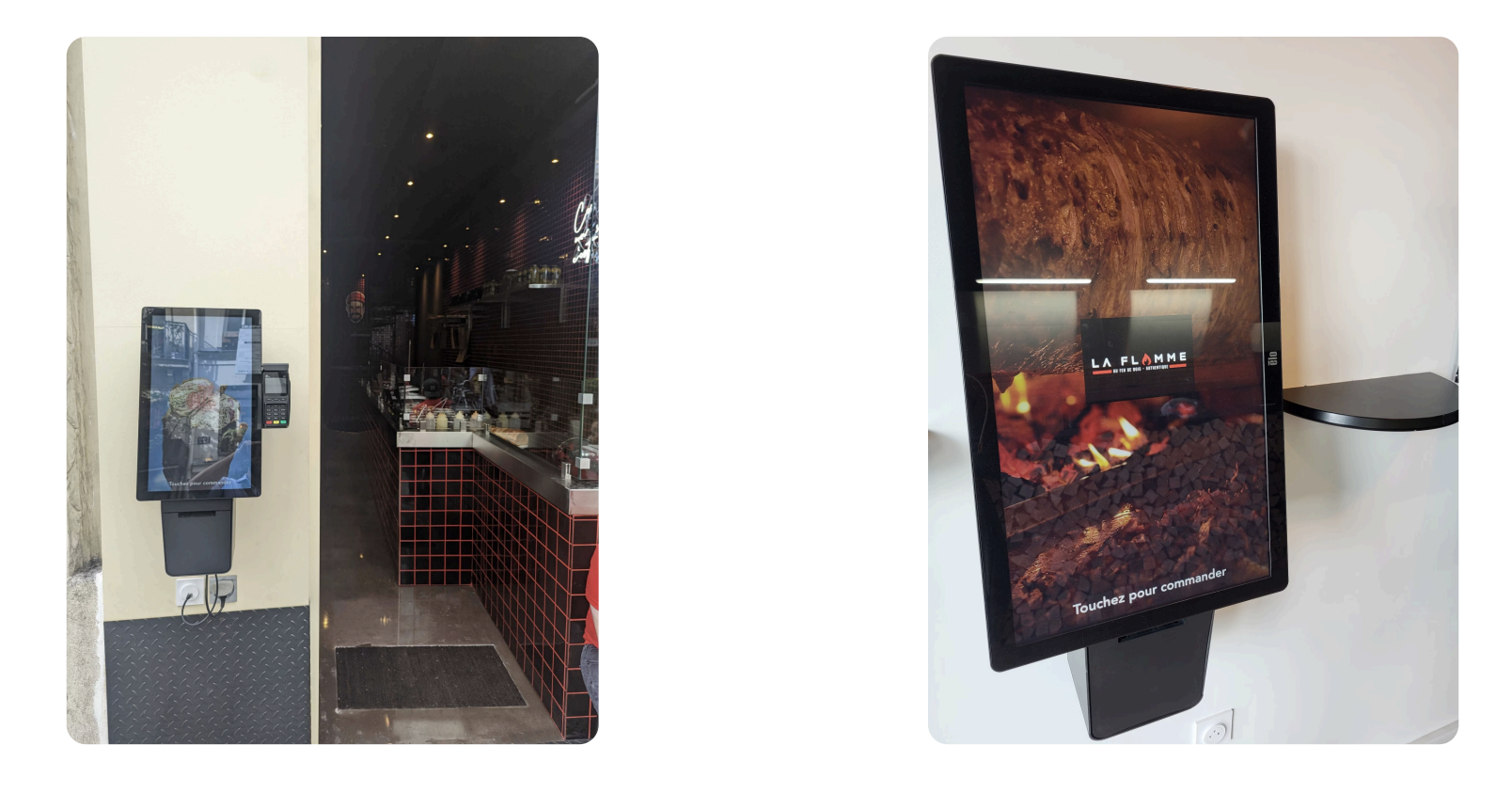

Borne 22" — Version murale
Dimensions
| Largeur | 360 mm |
| Hauteur | 580 mm |
| Profondeur | 80 mm (sans support mural) |

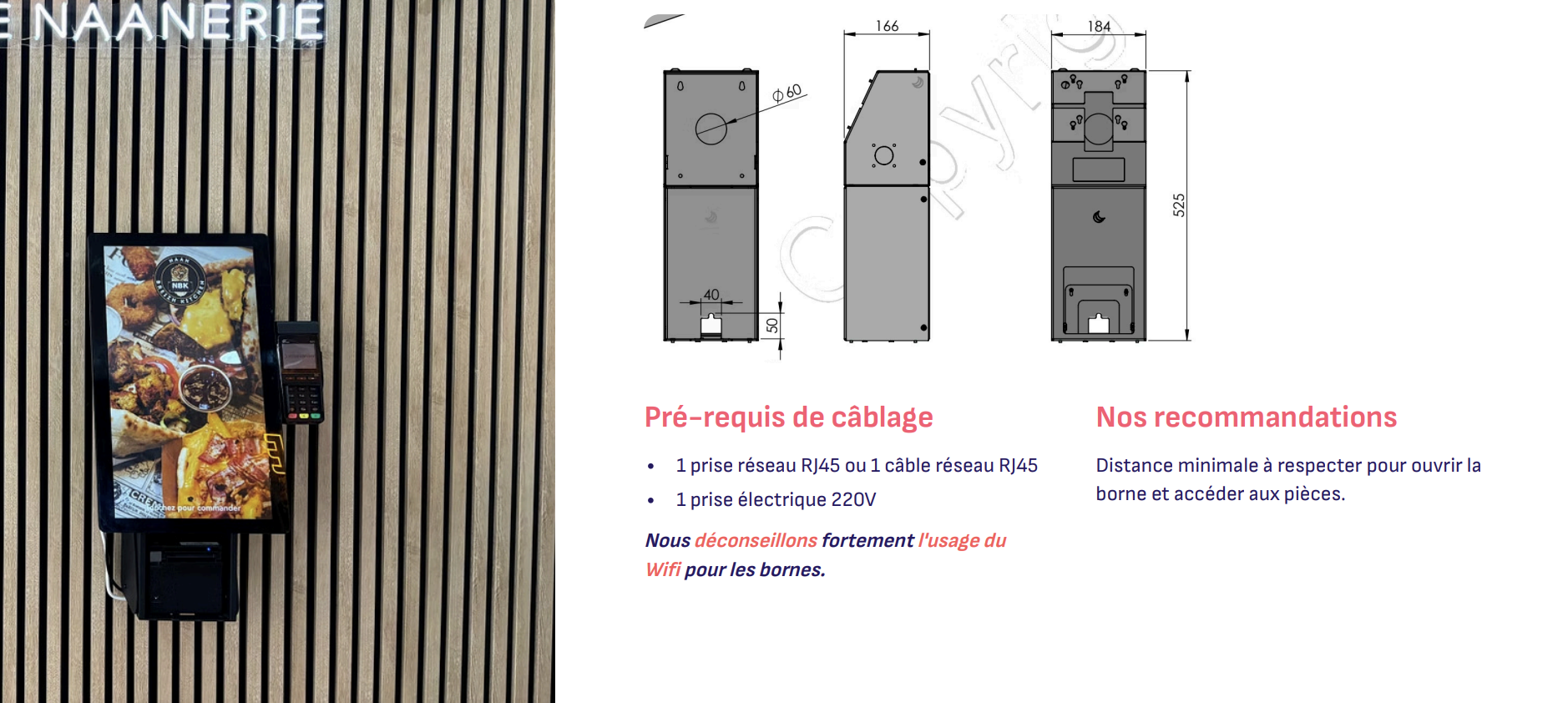

Pré-requis d'installation murale
- Mur porteur ou cloison renforcée capable de supporter le poids de la borne
- Les câbles (RJ45 + alimentation) doivent arriver derrière la borne pour un rendu propre
- Prévoir une sortie de câble murale à la hauteur d'installation souhaitée
- Hauteur d'installation recommandée : centre de l'écran entre 1,20 m et 1,40 m du sol (accessibilité PMR)

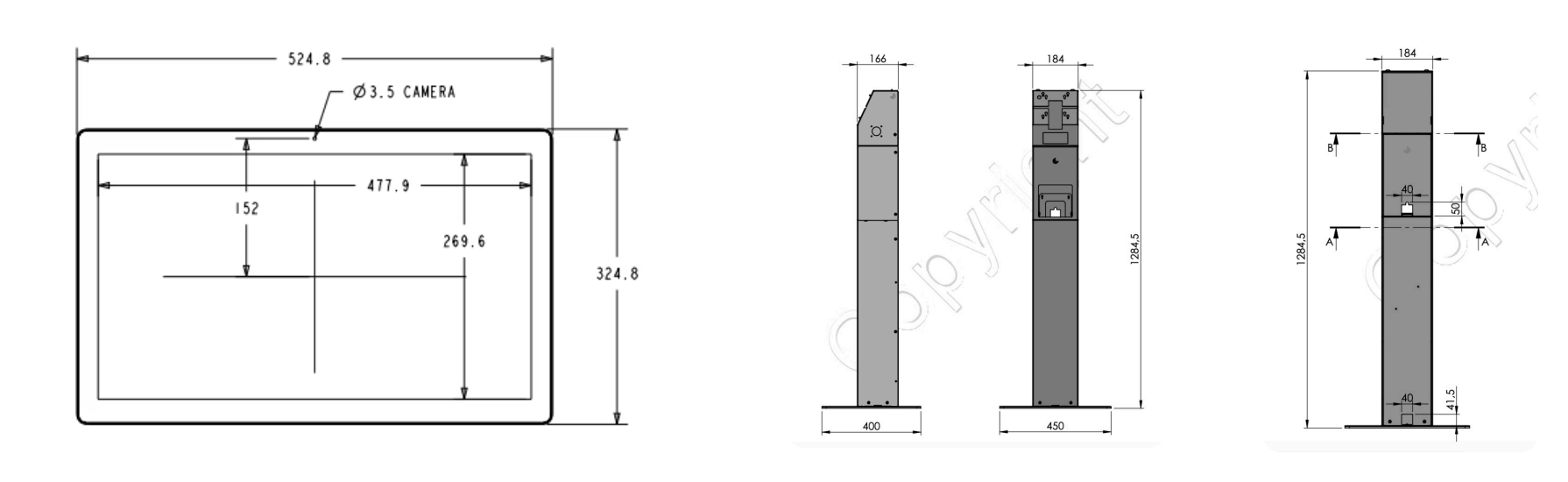

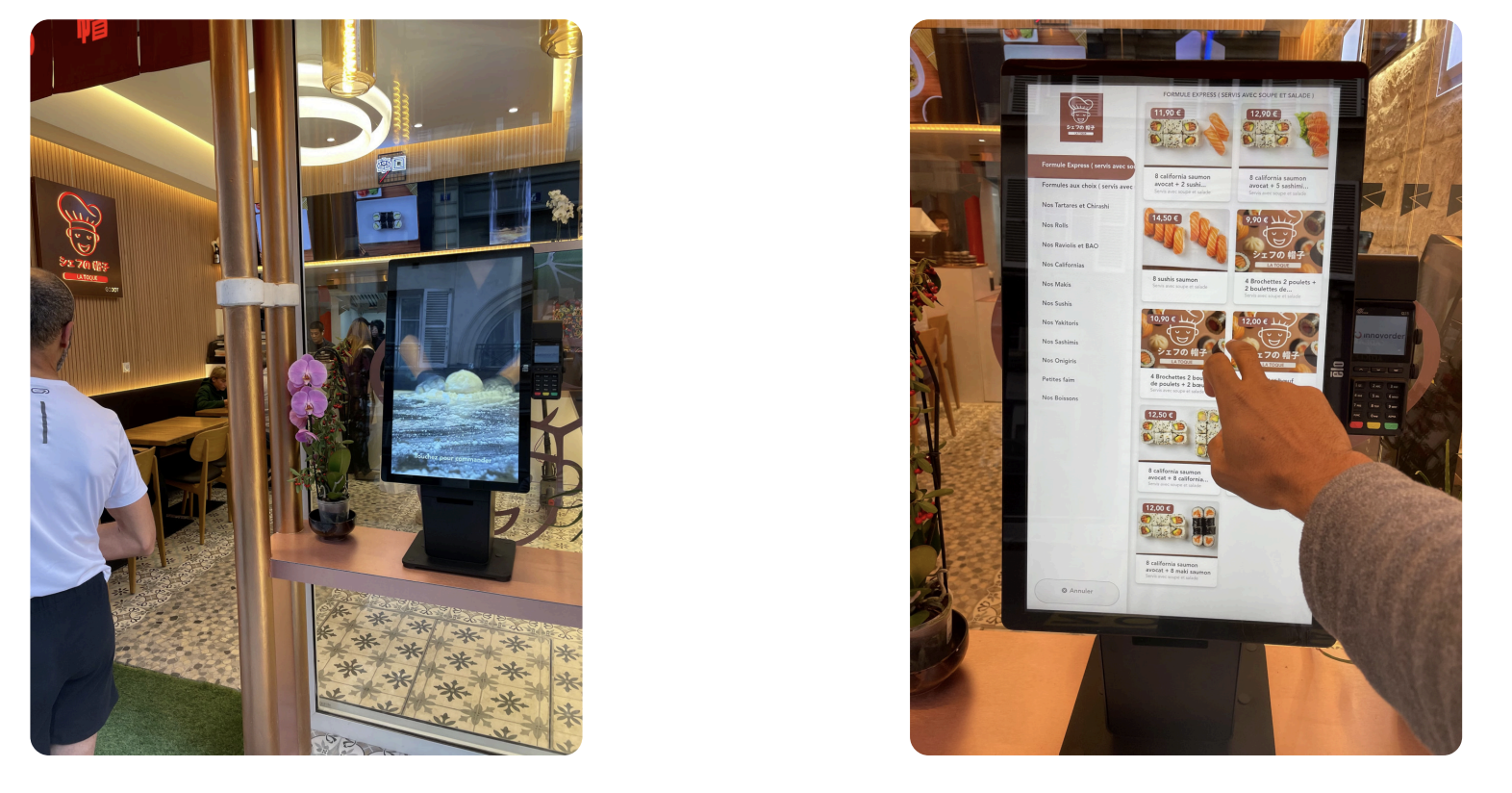

Borne 22" — Version sur pied
Dimensions (avec pied)
| Largeur de la base | 400 mm |
| Hauteur totale | ~1 500 mm |
| Profondeur de la base | 400 mm |
Pré-requis d'installation
- Surface plane et stable pour poser le pied
- Les câbles passent à l'intérieur du pied — prévoir une arrivée au sol (goulottes ou passage de câble dans le sol)
- Espace suffisant autour de la borne pour la circulation des clients
Borne 27" — Version murale
Dimensions
| Largeur | 430 mm |
| Hauteur | 720 mm |
| Profondeur | 80 mm (sans support mural) |
Pré-requis d'installation murale
- Mur porteur ou cloison renforcée (la borne 27" est plus lourde que la 22")
- Les câbles (RJ45 + alimentation) doivent arriver derrière la borne
- Prévoir une sortie de câble murale à la hauteur d'installation
- Hauteur d'installation recommandée : centre de l'écran entre 1,20 m et 1,40 m du sol
Borne 27" — Version sur pied
Dimensions (avec pied)
| Largeur de la base | 450 mm |
| Hauteur totale | ~1 600 mm |
| Profondeur de la base | 450 mm |
Pré-requis d'installation
- Surface plane et stable
- Les câbles passent à l'intérieur du pied
- Prévoir une arrivée de câble au sol
- Espace de circulation suffisant autour de la borne
Récapitulatif des dimensions
| Modèle | Largeur | Hauteur | Profondeur |
|---|---|---|---|
| Borne 22" murale | 360 mm | 580 mm | 80 mm |
| Borne 22" sur pied | 400 mm | ~1 500 mm | 400 mm |
| Borne 27" murale | 430 mm | 720 mm | 80 mm |
| Borne 27" sur pied | 450 mm | ~1 600 mm | 450 mm |
✅ Checklist avant installation d'une borne
- ☐ Câble RJ45 disponible à l'emplacement
- ☐ Prise électrique 220V à proximité
- ☐ Mur vérifié (porteur ou renforcé) pour les versions murales
- ☐ Passage de câble prévu (mural ou au sol selon le modèle)
- ☐ Espace de circulation suffisant pour les clients
