Ce guide détaille l'installation des écrans cuisine (KDS) Innovorder — comptoir, mural fixe et mural avec bras articulé — ainsi que des accessoires comme le tiroir-caisse.
📋 Pré-requis communs à tous les KDS
- 1 prise réseau RJ45 ou 1 câble réseau RJ45
- 1 prise électrique 220V

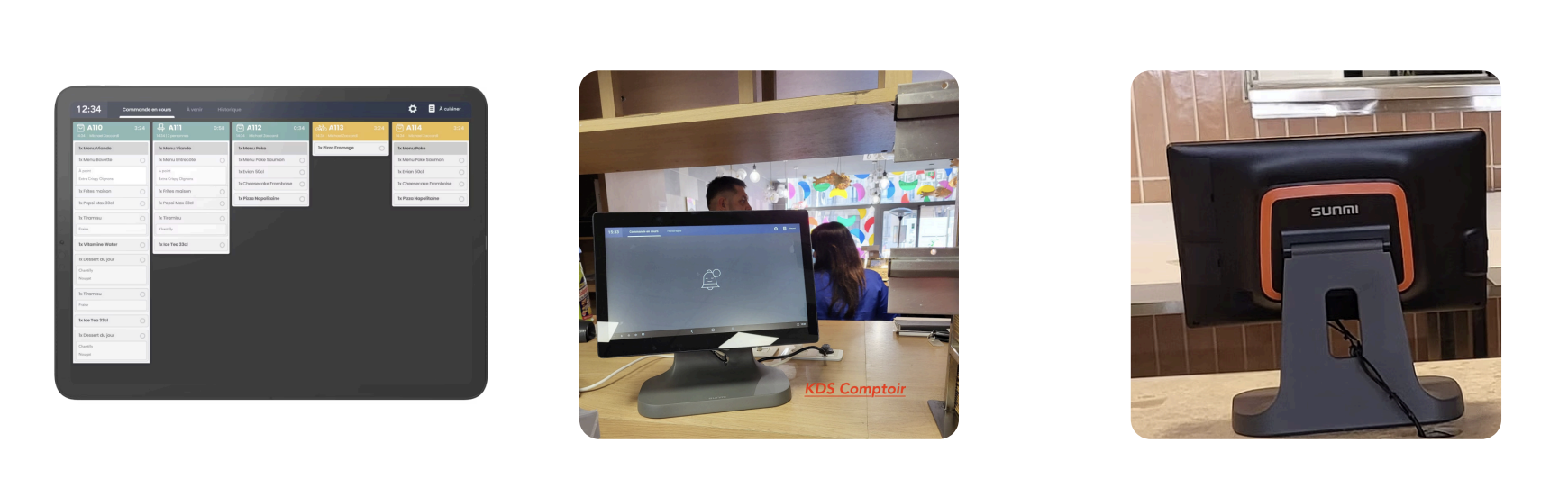

KDS Comptoir
Le KDS comptoir se pose simplement sur une surface plane (comptoir, étagère, passe-plat). C'est l'installation la plus simple.
Installation
- Poser le KDS sur une surface plane et stable
- Brancher le câble RJ45 et l'alimentation
- Orienter l'écran vers le personnel en cuisine
- Veillez à ce que l'écran soit à l'abri des projections d'eau et de chaleur directe

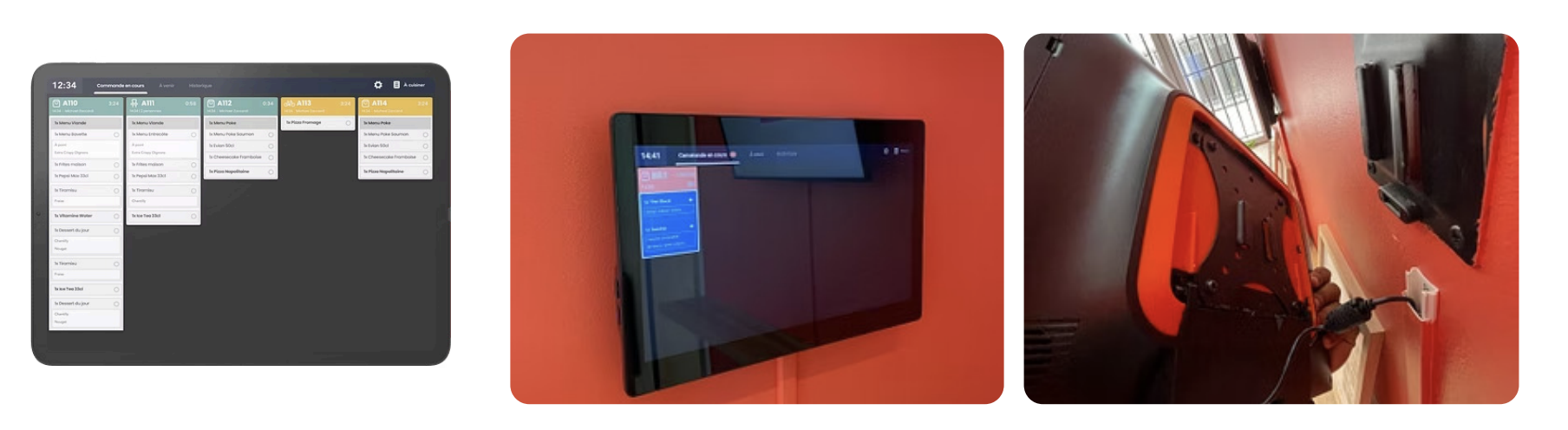

KDS Mural fixe
Le KDS mural fixe est monté directement au mur à l'aide d'un support VESA. Idéal pour les cuisines où l'espace de comptoir est limité.
Installation
- Mur porteur ou cloison renforcée
- Support VESA fourni avec le KDS
- Les câbles (RJ45 + alimentation) doivent arriver derrière le KDS
- Hauteur recommandée : à hauteur des yeux du personnel en cuisine
- Éloigner l'écran des sources de chaleur directe (four, plaques, friteuse)
KDS Mural avec bras articulé
Le KDS avec bras articulé offre la plus grande flexibilité de positionnement. L'écran peut être orienté et incliné selon les besoins.

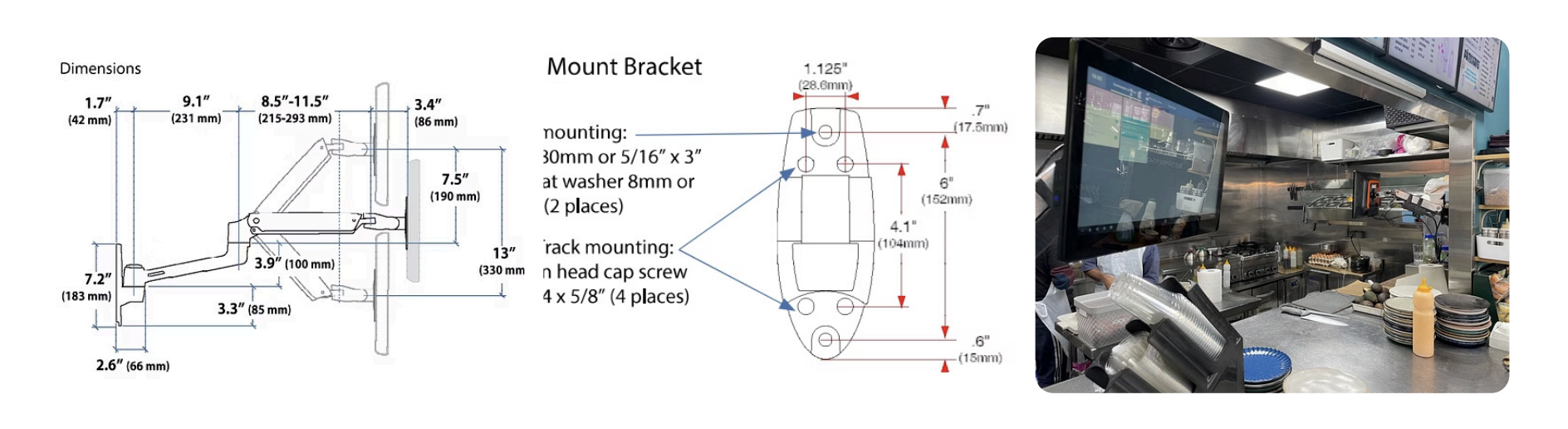

Dimensions du bracket (support bras articulé)
| Extension maximale du bras | ~400 mm depuis le mur |
| Plaque de fixation murale | ~100 x 100 mm (VESA) |
| Rotation horizontale | 180° |
| Inclinaison verticale | ±15° |
Installation
- Mur porteur ou cloison renforcée obligatoire (le bras articulé exerce un effet de levier)
- Utiliser les chevilles et vis adaptées au type de mur (béton, brique, placo renforcé)
- Les câbles passent le long du bras — prévoir un passage de câble mural
- Vérifier que le bras déplié ne gêne pas la circulation en cuisine
Accessoires : Tiroir-caisse
Le tiroir-caisse se connecte à l'imprimante tickets (via câble RJ11) et s'ouvre automatiquement lors de l'encaissement.
Grand format
| Largeur (L) | 410 mm |
| Hauteur (H) | 114 mm |
| Profondeur (P) | 415 mm |
Petit format
| Largeur (L) | 245 mm |
| Hauteur (H) | 105 mm |
| Profondeur (P) | 320 mm |
Câblage du tiroir-caisse
- 1 câble RJ11 reliant le tiroir à l'imprimante tickets (le tiroir s'ouvre automatiquement lors de l'impression du ticket)
- Pas d'alimentation électrique nécessaire — le tiroir est alimenté par l'imprimante
- Positionner le tiroir sous le comptoir ou à côté de la caisse selon la configuration
Récapitulatif des dimensions — Tous équipements
| Équipement | L (mm) | P (mm) | H (mm) |
|---|---|---|---|
| Tiroir-caisse grand format | 410 | 415 | 114 |
| Tiroir-caisse petit format | 245 | 320 | 105 |
