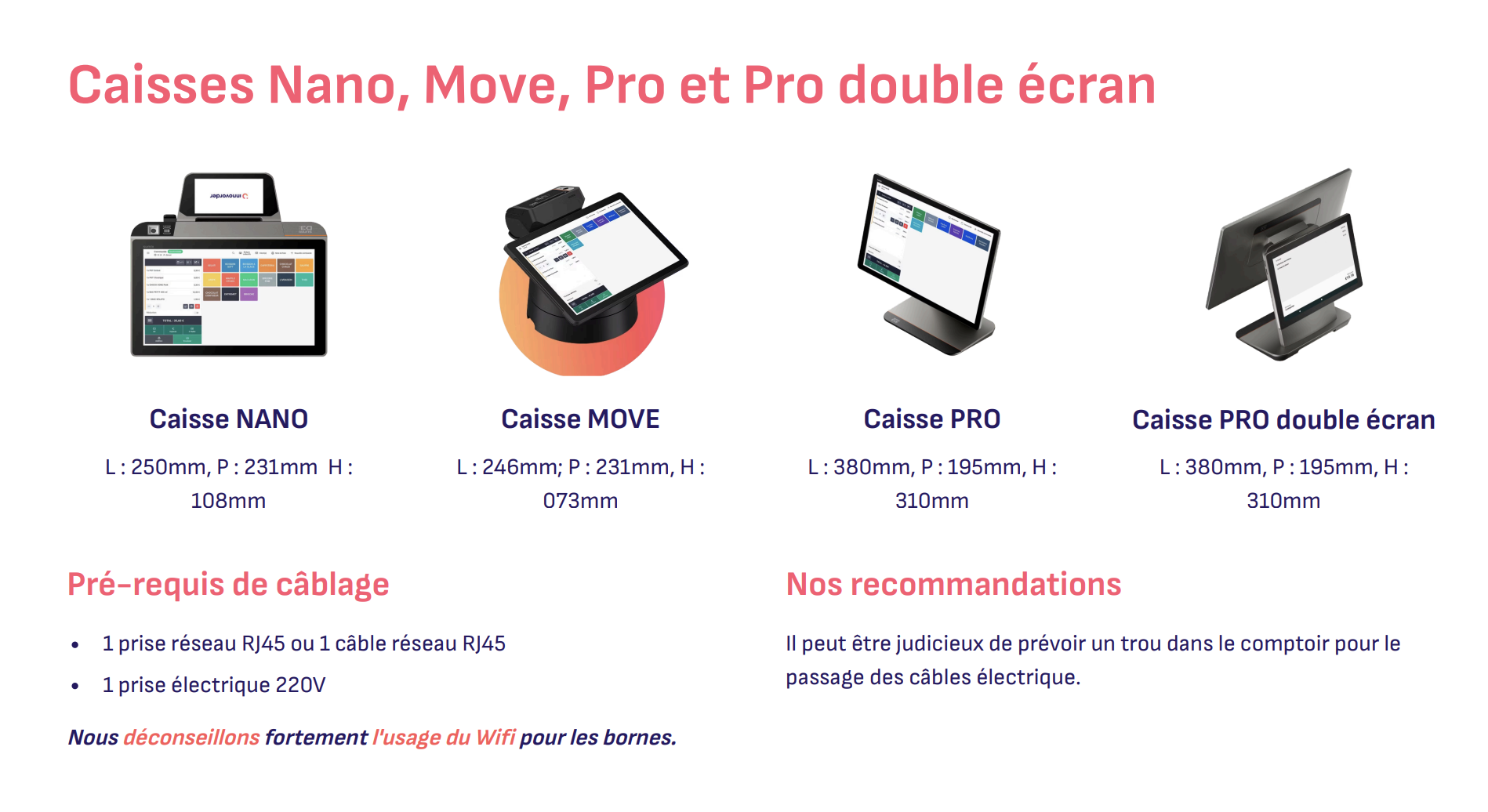

Ce guide présente les différents modèles de caisses Innovorder, leurs dimensions et les pré-requis de câblage pour chaque modèle : NANO, MOVE, PRO et PRO double écran.
📋 Pré-requis communs à toutes les caisses
- 1 prise réseau RJ45 ou 1 câble réseau RJ45
- 1 prise électrique 220V
- Surface de comptoir plane et dégagée
Caisse NANO
La caisse NANO est le modèle le plus compact, idéal pour les espaces restreints ou les comptoirs de petite taille.
Dimensions
| Largeur (L) | 250 mm |
| Profondeur (P) | 231 mm |
| Hauteur (H) | 108 mm |
Câblage
- 1 câble RJ45 (réseau)
- 1 câble d'alimentation 220V
- Connexion imprimante tickets en USB ou réseau selon le modèle d'imprimante
Caisse MOVE
La caisse MOVE est conçue pour la mobilité et les configurations flexibles. C'est le modèle le plus fin.
Dimensions
| Largeur (L) | 246 mm |
| Profondeur (P) | 231 mm |
| Hauteur (H) | 73 mm |
Câblage
- 1 câble RJ45 (réseau)
- 1 câble d'alimentation 220V
- Connexion imprimante tickets en USB ou réseau
Caisse PRO
La caisse PRO est le modèle le plus complet, adapté aux restaurants avec un volume de commandes important.
Dimensions
| Largeur (L) | 380 mm |
| Profondeur (P) | 195 mm |
| Hauteur (H) | 310 mm |
Câblage
- 1 câble RJ45 (réseau)
- 1 câble d'alimentation 220V
- Connexion imprimante tickets en USB ou réseau
- Connexion tiroir-caisse (câble RJ11 vers l'imprimante ou directement sur la caisse)
Caisse PRO — Double écran
Identique à la Caisse PRO avec un second écran orienté client pour l'affichage du récapitulatif de commande.
Dimensions
| Largeur (L) | 380 mm |
| Profondeur (P) | 195 mm |
| Hauteur (H) | 310 mm |
Spécificités
- Même câblage que la Caisse PRO
- Prévoir un espace suffisant sur le comptoir pour les deux écrans
- L'écran client est connecté directement à la caisse (pas de câblage réseau supplémentaire)
Récapitulatif des dimensions
| Modèle | L (mm) | P (mm) | H (mm) |
|---|---|---|---|
| NANO | 250 | 231 | 108 |
| MOVE | 246 | 231 | 73 |
| PRO | 380 | 195 | 310 |
| PRO double écran | 380 | 195 | 310 |
